При нажатии на кнопку изменения "" в разделе "Точки доступа" справа от какой-либо из точек доступа, Вы перейдете на страницу выбранной точки доступа для просмотра её параметров и внесения изменений в её конфигурацию.

Вверху страницы в виде вкладок представлены следующие разделы:

• Сводка;
• Настройки;
• Радио;
• Сети Wi-Fi;
• Панель управления;
• На карте.

Для просмотра любого из разделов нажмите на соответствующую вкладку (по умолчанию на странице выбрана вкладка "Сводка").

7.3.1.1.1 Сводка

В разделе "Сводка" представлена информация о выбранной точке доступа, статистика и показатели утилизации её ресурсов.

Раздел разбит на несколько информационных блоков:

• таблица "Последние подключенные клиенты";
• таблица "Сети Wi-Fi";
• график "Клиенты";
• график "Трафик";
• таблица "Параметры";
• таблица "Статус".

Вверху страницы рядом с именем точки доступа находится иконка, отображающая статус ее соединения с контроллером, зеленый цвет - точка подключена к контроллеру и работает под его управлением, красный цвет - соединения с точкой доступа нет. При отсутствии соединения рядом с иконкой также пишется время, когда точка была подключена к контроллеру и последний раз передавала на контроллер какую-либо информацию.

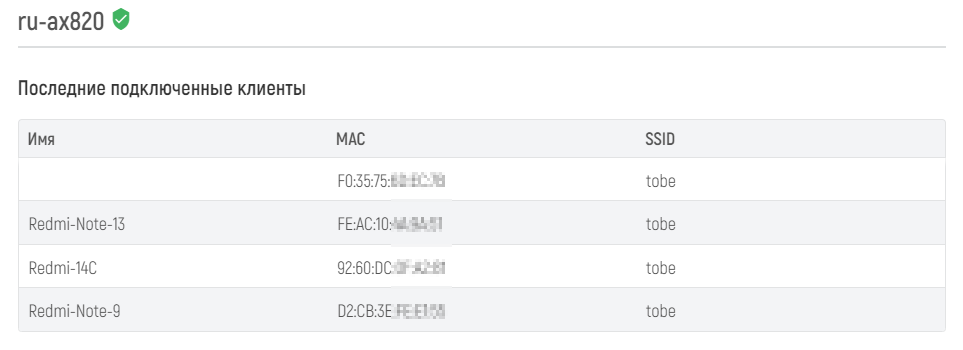

В таблице "Последние подключенные клиенты" отображаются все последние устройства, успешно подключившиеся к любой беспроводной сети, передающей сигнал с выбранной точки доступа. Успешное подключение к сети означает, что клиентское устройство подключено на канальном уровне и не получает адрес с DHCP-сервера, относящегося к клиентской подсети. Если используется случайный адрес для подключения, то и в таблице будет отображаться этот же случайно сгенерированный устройством MAC-адрес. Также в таблице отображается hostname (имя) подключенного устройства, если оно есть у клиентского устройства и передается им DHCP-серверу при подключении к сети и получении им IP-адреса. При нажатии на клиента будет выполнен переход на страницу сводки по данному клиенту.

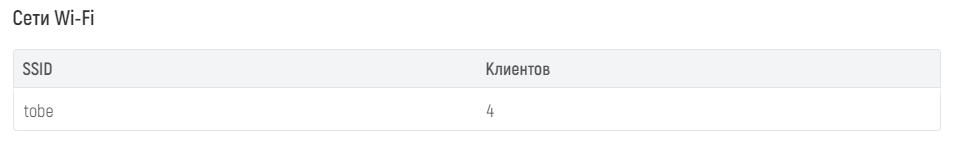

В таблице "Сети Wi-Fi" отображается информация обо всех SSID, передающих сигнал с выбранной точки доступа, а также количество подключенных в данный момент клиентских устройств к каждой из этих сетей. В таблице показано суммарное количество устройств, без разделения по диапазонам.

На графике "Клиенты" отображается количество клиентских устройств, подключенных к выбранной точке доступа, с группированием по диапазонам (2,4 ГГц, 5 ГГц или суммарно в обоих), а также с возможностью изменения диапазона отображения данных (за час, день, неделю или месяц). При наведении курсора мыши на график появляется дополнительная информация в виде всплывающего окна.

На графике "Трафик" отображается информация о пропускной способности суммарно всех сетей, передающих сигнал с выбранной точки доступа за выбранный промежуток времени (за час, день, неделю или месяц). Пропускная способность на графиках делится на входящую (по отношению к клиенту, то есть, от точки доступа в сторону клиентских устройств) и исходящую (от клиентских устройств в сторону точки доступа). При наведении курсора мыши на график появляется дополнительная информация в виде всплывающего окна.

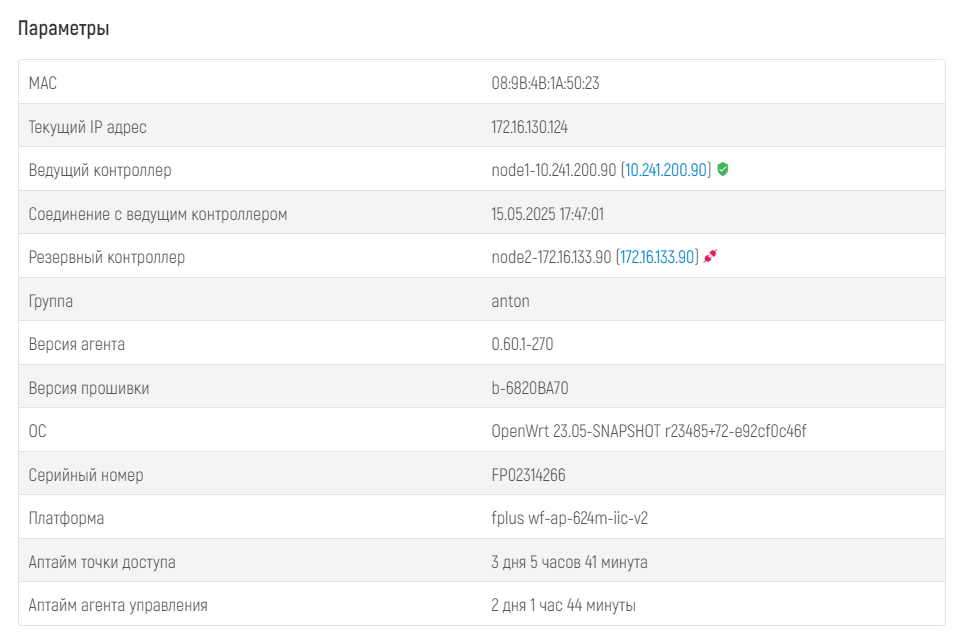

В таблице "Параметры" представлена информация о выбранной точке доступа, в частности:

• MAC-адрес;
• текущий IP-адрес (полученный точкой по DHCP или присвоенный статически из настроек);
• ведущий и резервный для точки доступа контроллеры с указанием его имени и IP адреса. Здесь отображаются контроллеры, которые точка доступа использовала на момент последней передачи данных на какой-либо из этих узлов. При одиночной конфигурации контроллера будет отображен один контроллер;
• последнее время, когда точка доступа передавала какие-либо данные на контроллер(ы);
• если с каким-либо из контроллеров у точки нет связи, то рядом с ним отображается красная иконка;
• иконка, отображающая какой из контроллеров настроен как ведущий по умолчанию (заданный в настройках группы точки доступа как предпочтительный узел кластера, см. страницу 7.3.2.1 Параметры группы). При одиночной конфигурации контроллера иконка будет отображена рядом с этим контроллером;
• группа, к которой принадлежит точка доступа;
• версия ПО агента, установленного на точке;
• версия прошивки, установленной на точке;
• тип и версия ОС, работающей на точке;
• серийный номер точки доступа;
• платформа (модель) точки доступа;
• аптайм (время непрерывной работы) точки доступа;
• аптайм (время непрерывной работы) агента;
• время последнего появления точки доступа на контроллере, когда она передавала какие-либо данные на контроллер.

В таблице "Статус" представлена информация по основным показателям утилизации ресурсов точки доступа, в частности:

• загрузка процессора точки доступа;
• загрузка памяти точки доступа;
• количество подключенных к точке доступа клиентов (суммарно по всем радиоинтерфейсам);
• скорость приёма и скорость передачи мгновенная (на момент последнего обновления информации от точки доступа на контроллере);
• счётчики количества переданной информации через точку доступа с момента последней перезагрузки.

В заголовке таблицы отображено время последнего появления точки доступа на контроллере, то есть время последней актуализации показателей таблицы.

7.3.1.1.2 Настройки

Раздел "Настройки" служит для внесения изменений в настройки выбранной точки доступа.

В основных настройках точки доступа представлены автоматически созданные параметры и параметры с возможностью внесения изменений.

К автоматически созданным параметрам относятся:

• текущий IP-адрес, настроенный на точке доступа в момент последнего получения контроллером информации от неё;
• MAC-адрес аплинк-порта точки доступа;
• группа к которой относится выбранная точка доступа.

К параметрам с возможностью внесения изменений относятся:

• имя точки доступа, отображаемое на контроллере и задаваемое на точке в качестве hostname;
• описание точки доступа - дополнительная информация о точке доступа для облегчения её идентификации (например, "Точка, расположенная в бухгалтерии");
• адресация - настройка способа получения IP-адреса точкой доступа;
• статус индикации - переключение режима работы светодиодов, отображающих статус работы точки;
• детализация логов - переключение режима детализации логов точки доступа.

Данные параметры заполняются следующим образом:

• в поля "Имя точки" и "Описание" введите имя точки доступа и ее описание соответственно;
• в поле "Адресация" выберите нужный способ адресации точки доступа: "DHCP" для получения точкой IP-адреса с помощью DHCP, или "Static" для ручного задания параметров TCP/IP для точки;
  • При выборе опции настройки статического адреса "Static" необходимо дополнительно заполнить вручную IP-адрес точки доступа, маску подсети и адрес шлюза по умолчанию, а также настроить адрес контроллера для подключения, который будет передаваться и записываться в настройки точки (см. 5.1 Статистическая настройка контроллера). Параметр "Адрес контроллера" имеет следующие варианты настройки:
    • "Не передавать" - на точку доступа не будет передаваться и сохраняться адрес контроллера;
    • "Из общих настроек" - на точку будет передаваться адрес контроллера, настроенный в разделе меню "Администрирование" - "Настройки" в поле "IP адрес контроллера" (см. раздел 7.5.1 Настройки), либо адрес приоритетной ноды, заданный в настройках группы точки; (см. раздел 7.3.2.1 Параметры группы):
    • "Задать IP" - на точку доступа будет передаваться адрес контроллера, заданный вручную ниже в поле "IP адрес". Возможно задание нескольких адресов через запятую, например "10.10.10.1,10.10.10.2", тогда точка по умолчанию будет пытаться подключаться к каждому адресу из заданных до тех пор, пока подключение не пройдет успешно.
  • Новый сохраненный на точке адрес контроллера будет использоваться точкой после перезапуска на ней агента;

    Если вы задаете статическую адресацию и прописываете адрес контроллера вручную, выбрав "Задать IP" в "Адрес контроллера", то обязательно проверьте его доступность из подсети точки доступа, иначе точка доступа не сможет подключиться к контроллеру, и соответственно из-за статической адресации не сможет получить другой адрес из опции 43, поэтому при неправильно заданном или недоступном адресе вам нужно будет изменять или удалять его его в веб-интерфейсе или консоли точки доступа. Аналогично это будет работать и при задании статического адреса для точки и выборе пункта "Из общих настроек" в "Адрес контроллера", то есть точка доступа будет всегда пытаться подключаться к текущему контроллеру, на котором она настраивается, и игнорировать все остальные настройки.

• параметр "Статус индикации" настраивает работу светодиодной индикации на точке доступа и имеет следующие режимы:
  • "Авто" - настройка индикации будет наследоваться из настроек группы, к которой принадлежит точка доступа;
  • "Включен" или "Выключен" - настройка индикации устанавливается форсированно для точки доступа независимо от настроек группы.

• параметр "Детализация логов" настраивает, насколько подробные логи точка доступа будет передавать на настроенный syslog-сервер (см. раздел 7.3.4 DNS, NTP и Syslog):

  • "Минимальное логирование" – точка будет отправлять на сервер логирования только информацию об ошибках и критических состояниях работы независимо от групповых настроек логирования;

  • "Наследуемый от группы" – точка будет наследовать параметр из ее групповых настроек;

  • "Максимальное логирование" – точка будет отправлять на сервер логирования все логи работы, включая предупреждения, информационные и отладочные данные, независимо от групповых настроек логирования.

В настройках "Адрес и расположение" представлена дополнительная информация о точке доступа, которая заполняется следующим образом:

• в поля "Адрес" и "Место" введите соответствующие данные по местоположению точки;
• поле "Расположение" (конкретное место по указанному адресу, относительное расположение точки доступа) заполняется значениями из выпадающего списка. Для сброса настройки нажмите иконку крестика "×" справа от неё.

Опция "Включить вещание настроенных беспроводных сетей" служит для включения или выключения вещания всех настроенных на точке доступа сетей. При отключении данной опции точка доступа прекращает вещание всех настроенных на ней беспроводных сетей и обслуживание клиентов, но при этом продолжает полноценную работу с контроллером в обычном режиме, то есть может собирать беспроводной трафик вокруг себя, сканировать радиоэфир на наличие работающих точек рядом, принимать команды и обновления ПО от контроллера, передавать статистику и т.д..

Для сохранения изменений, внесённых в конфигурацию точки доступа, нажмите кнопку "Сохранить изменения".

7.3.1.1.3 Радио

Раздел "Радио" необходим для выполнения индивидуальных настроек радио-модулей точки доступа для частоты 2.4 ГГц и 5 ГГц.

В разделе представлена следующая информация:

• настройки радио-модуля для частоты 2.4 ГГц;
• настройки радио-модуля для частоты 5 ГГц;
• опция фиксации конфигурации;
• кнопка "Сохранить изменения".

Для включения или выключения радио-модуля какого-либо из диапазонов переключите ползунок данного диапазона в активное или неактивное положение соответственно. В случае выключения какого-либо радио-модуля точка доступа не будет собирать метрики по сетям вокруг, на ней не будут вещаться сети данного диапазона и т.д.

Также при конфигурации, когда вещание определенного радиодиапазона выключено в настройках RRM группы данной точки, то в блоке настройке данного диапазона будет отображена соответствующая надпись (текст "Выключено на уровне группы"). В данном случае настройки, заданные для точки вручную, будут игнорироваться.

Параметры "Канал", "Мощность", "Ширина" и "Режим" заполняются значениями из выпадающего списка. В выпадающем списке "Канал" некоторые каналы могут быть выделены красным цветом, что означает что они отключены в настройках RRM группы, но при задании такого канала он все равно будет настроен для точки.

Если какой-либо параметр не будет установлен, то он будет браться из настроек радио-ресурсов группы (см. раздел 7.3.6 Радио-ресурсы), или его будет динамически настраивать алгоритм RRM, встроенный в контроллер. Для сброса установленного параметра нажмите иконку крестика "×" справа от него.

При включении опции "Зафиксировать эту конфигурацию" встроенный в контроллер алгоритм RRM не будет как-либо изменять и настраивать параметры радио, исходя из анализа радио-окружения, соответственно точка доступа будет всегда работать только на параметрах, установленных на этой странице.

Для сохранения изменений, внесённых в конфигурацию точки доступа, нажмите кнопку "Сохранить изменения".

7.3.1.1.4 Сети Wi-Fi

В разделе "Сети Wi-Fi" представлена информация обо всех вещаемых точкой доступа сетях.

В разделе представлен список сетей с основными параметрами (названия параметров см. в разделе 7.3.3 Сети Wi-Fi) и таблица со следующими параметрами вещаемых сетей:

• диапазон вещания беспроводной сети;
• BSSID (MAC-адрес) вещаемой сети;
• канал диапазона, на котором вещается сеть;
• мощность TX (выходная мощность беспроводного сигнала радио-модуля);
• количество подключенных клиентов к вещаемой данной точкой доступа сети.

Если связь контроллера с точкой доступа утеряна, то на данной странице будут указаны последние сети, которые вещались точкой на момент потери связи с ней. Время последнего получения информации о вещаемых сетях будет указано рядом с именем точки сверху.

7.3.1.1.5 Раздел "Панель управления"

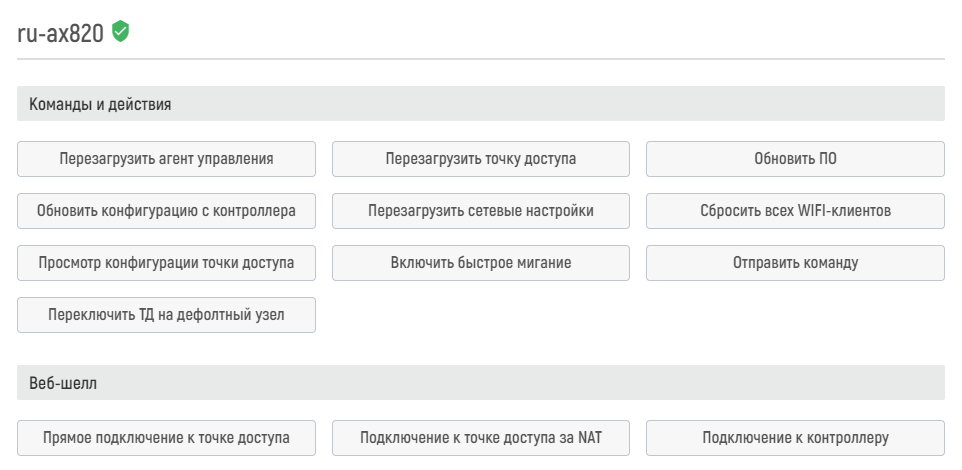

В разделе "Панель управления" представлены команды и действия для управления выбранной точкой доступа, с целью упростить её идентификацию в соответствующих разделах или выполнить определённые действия по её администрированию.

На странице в виде кнопок представлены следующие команды и действия:

• "Перезагрузить агент управления" – контроллер отправляет на выбранную точку доступа команду перезапуска агента управления;
• "Перезагрузить точку доступа" – контроллер отправляет на выбранную точку доступа команду полной перезагрузки точки доступа;
• "Обновить ПО" – открывается модальное окно с выбором компонента ПО для обновления на точке доступа:
  • В открывшемся окне выберите, какой компонент ПО вы хотите обновить;
  • В выпадающем списке "Выберите" находятся все файлы обновления для выбранного компонента. которые загружены на контроллер (см. раздел 7.3.10 Программное обеспечение), выберите нужный файл обновления:
  • Нажмите кнопку "Установить", после этого контроллер отправит на точку команду установки выбранного файла обновления, и контроллер отобразит в окне результат выполнения команды обновления на точке (успех или неудача).

• "Обновить конфигурацию с контроллера" – контроллер полностью обновляет конфигурацию точки доступа на текущие настройки, может использоваться при возникновении каких-либо неполадок в работе точки доступа;
• "Перезагрузить сетевые настройки" – контроллер отправляет на точку доступа команду перезапуска сетевых интерфейсов на основании уже имеющихся на выбранной точке доступа конфигурационных файлов;
• "Сбросить всех Wi-Fi клиентов" – контроллер отправляет на выбранную точку доступа команду для сброса (отключения от сети) всех клиентских устройств, подключенных к точке доступа;
• "Просмотр конфигурации точки доступа" – контроллер отправляет на точку команду запроса конфигурации, и в модальном окне отображает полученную от точки доступа текущую конфигурацию в формате UCI, аналогичную тому что выводится при выполнении на точке команды uci show (более подробно о формате можно почитать например здесь: https://wiki.teltonika-networks.com/view/UCI_command_usage);
• "Включить быстрое мигание" – контроллер отправляет на точку доступа команду, при которой точка доступа начинает мигать всеми светодиодами в течение выбранного времени (служит для удобства нахождения определенной точки доступа на месте, где установлены точки):

  • В открывшемся после нажатия на кнопку модальном окне выберите время, на которое нужно включить мигание, или выберите "Выключить" для отключения ранее включенного мигания, и нажмите кнопку "Применить".
• "Отправить команду" – служит для отправки на точку шелл-команд. При нажатии откроется модальное окно для отправки команд:
  • В тестовое поле ввода введите шелл-команду и нажмите кнопку "Выполнить";
  • Контроллер отправит введенную команду на точку для выполнения (команда отправляется через MQTT канал связи с точкой доступа), и после ее завершения вернет результат выполнения (успех, неудача) и текст из стандартного вывода, а также время, затраченное на выполнение команды;
• "Переключить ТД на дефолтный узел" – при работе контроллера в кластерной конфигурации выполняет переключение точки доступа на узел, который задан в настройках ее группы как предпочтительный.

Кнопки в блоке "Веб-шелл" позволяют выполнить удаленное подключение по протоколу SSH к консоли точки доступа или контроллера прямо в веб-браузере пользователя и попасть в интерактивный CLI терминал, схожий с Cisco CLI по взаимодействию. Дополнительная информация описана в разделе 8.11 CLI терминал точек доступа и контроллера.

Кнопки блока "Веб-шелл" выполняют следующие действия:

• "Прямое подключение к точке доступа" – позволяет выполнить подключение к консоли точки доступа, с которой есть прямая связность в сети с машины контроллера. В данном случае контроллер выполняет подключение к точке доступа напрямую;
• "Подключение к точке доступа за NAT" – позволяет выполнить подключение к консоли точки доступа, с которой нет прямой связности или которая находится за NAT. В данном случае точка доступа выполняет подключение к контроллеру и пробрасывает порт SSH на него, после чего контроллер подключается к точке доступа через проброшенный точкой порт;
• "Подключение к контроллеру" – позволяет выполнить подключение к консоли контроллера.

После нажатия кнопки откроется окно терминала, с которым можно работать. В окне в правом верхнем углу имеется кнопка для перехода в полноэкранный режим, а также кнопка завершения сессии и закрытия окна.

7.3.1.1.6 На карте

В разделе "На карте" представлен план помещения, на котором будут отображена данная точка доступа с возможностью просмотра информации по точке, а также отображения приблизительной тепловой карты распространения сигнала.

Если карта недоступна, то на экране будет отображено сообщение "Карта не загружена, и вам необходимо будет загрузить ее в настройках группы. Подробнее о планах помещения см. в разделе 7.3.2 Группы.

На карте можно переключать отображаемый диапазон радио с помощью кнопок "2.4 ГГц" и "5 ГГЦ" в правом верхнем углу, в соответствии с выбранным диапазоном для точки в подсказке будет показываться информация по данному диапазону. Тепловая карта также привязана к выбранному диапазону.

Для перемещения точки доступа по карте:

1. Активируйте опцию "Включить перемещение точек", расположенную под картой, перед этим отключив опцию "Показать тепловую карту".
2. Зажмите левую кнопку мыши на иконке точки доступа и перетяните её в нужное место на карте.
3. Выключите ползунок "Включить перемещение точек".

У точки доступа на карте можно посмотреть ее параметры, кликнув на нее при выключенном режиме перемещения точек. После клика будет отображена всплывающая подсказка со следующей информацией:

• Имя точки доступа;
• MAC адрес точки доступа;
• Канал, на котором работает радио точки доступа (исходя из выбранного диапазона);
• Количество клиентов, подключенных к данной точке (исходя из выбранного диапазона);
• Мощность передачи радио точки (исходя из выбранного диапазона).

Если какие-либо значения не заполнены, это означает, что точка доступа не работает, либо не вещает данный диапазон (он выключен в настройках точки или группы).

Тепловая карта

Контроллер имеет функционал отображения приблизительной тепловой карты покрытия для данной точки доступа, который возможно активировать, включив ползунок "Показать тепловую карту".

Тепловая карта накладывается поверх плана в виде круговых диаграмм распространения сигнала. Внизу карты отображается цветная шкала мощности сигнала с градацией для определения значения сигнала по цвету на карте, также мощность в какой-либо точке карты возможно просмотреть, наведясь на нее курсором мыши, она будет написана рядом с курсором.

У карты имеются следующие параметры для настройки ее отображения на плане:

• Перемещаемый ползунок "Градации серого" для настройки цветов плана и переведения его в черно-белый режим;
• Перемещаемый ползунок "Видимость плана" для настройки прозрачности плана;
• Перемещаемый ползунок "Видимость карты" для настройки прозрачности тепловой карты;

В режиме отображения тепловой карты также можно просматривать параметры точки доступа, кликнув на ее иконку.

В правом нижнем углу также имеется кнопка для скачивания изображения текущего плана вместе с тепловой картой. После нажатия на кнопку в браузере начнётся скачивание данного изображения.
