В разделе "Группы" представлена информация о группах, в которые входят обслуживаемые контроллером точки доступа.

Данный раздел веб-интерфейса позволяет:

  • отследить информацию о каждой группе;
  • внести изменения в конфигурацию любой группы;
  • создать новую группу;
  • удалить группу.

Для перехода в раздел нажмите на вкладку бокового меню "Конфигурация" и в открывшемся выпадающем списке выберите раздел "Группы".

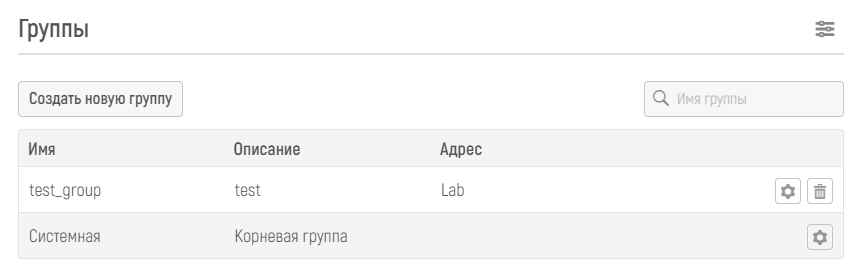

На странице раздела "Группы" представлены:

  • кнопка для применения фильтрации (расширенный фильтр);
  • строка для быстрого поиска групп по имени (быстрый фильтр);
  • кнопка для создания новой группы;
  • таблица со списком групп.

7.3.2.1 Таблица групп

Список групп представлен на странице в табличной форме, основными элементами являются:

  • список групп с основными характеристиками;
  • кнопка для изменения информации о группе;
  • кнопка для удаления группы.

7.3.2.1.1 Просмотр групп в табличной форме

В таблице отображаются все группы со следующими характеристиками:

  • имя группы, заданное в ее настройках (используется для удобства администратора);
  • описание – дополнительная информация о группе для облегчения её идентификации;
  • адрес – конкретный адрес по которому располагаются точки доступа, находящиеся в группе.

Для изменения настроек группы нажмите на кнопку "", откроется страница для внесения изменений в настройки выбранной группы (см. раздел ниже "Просмотр и изменение настроек группы").

Для удаления группы из базы данных нажмите кнопку "". Откроется модальное окно для подтверждения операции удаления. Для выполнения операции нажмите кнопку "Удалить", для отмены операции и закрытия модального окна нажмите кнопку "Отмена" или "". При удалении группы все точки, находящиеся в группе, будут перемещены в системную группу.

7.3.2.1.2 Просмотр и изменение настроек группы

Для просмотра и изменения настроек группы:

  1. Нажмите на кнопку изменить "", расположенную справа напротив названия группы и её характеристик.
  2. Откроется страница с подробной информацией о группе.

Вверху страницы представлены вкладки со следующими параметрами:

  • Сводка;
  • Настройки;
  • Сети Wi-Fi;
  • Точки доступа;
  • Радио;
  • Вложенные группы;
  • Панель управления;
  • Карта.

Подробное описание каждой вкладки см. в разделе 7.3.2.1 Параметры группы.

7.3.2.2 Механизм фильтрации

Механизм фильтрации позволяет просмотреть список групп, отвечающих заданному фильтру по его критериям.

Для поиска групп из списка используется два вида фильтров:

  • быстрый фильтр;
  • расширенный фильтр.

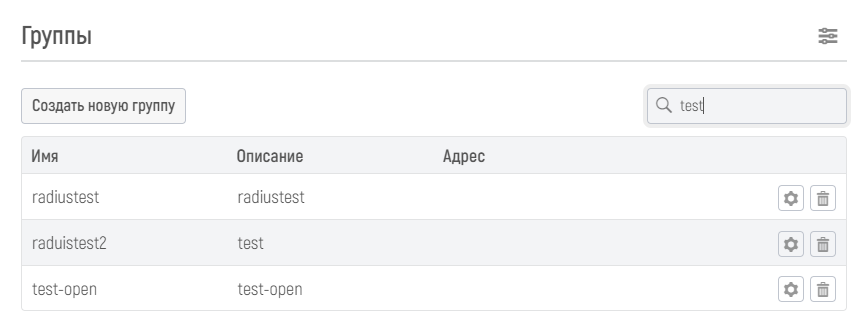

7.3.2.2.1 Быстрый фильтр

Для использования быстрого фильтра нажмите на поисковую строку со знаком "", расположенную справа под названием открытого раздела "Группы". Поисковая строка содержит один элемент поиска: "Имя группы".

Для выполнения поиска:

  1. Пропишите в поисковой строке интересующее Вас имя группы или его часть.
  2. Веб-интерфейс автоматически найдет совпадения в наименовании имени группы и отобразит найденные варианты в таблице.

7.3.2.2.2 Расширенный фильтр

Расширенный фильтр дает возможность выполнить фильтрацию групп по выбранным параметрам. Для открытия расширенного фильтра нажмите кнопку "", расположенную справа напротив названия открытого раздела "Группы". Откроется модальное окно "Фильтр по группам" со списком параметров для выполнения фильтрации.

Выберите интересующие Вас параметры и заполните (при необходимости) информацию по ним следующим образом:

  • для параметра "По имени" введите вручную информацию в поле "Имя группы";
  • для параметра "По параметрам" установите чек-бокс "" напротив нужного атрибута групп;
  • для параметра "Кол-во элементов в списке" нажмите на выбранное количество элементов (по умолчанию выбрано значение "10").

Для применения настроенных параметров фильтрации нажмите кнопку "Применить", для закрытия модального окна нажмите "".

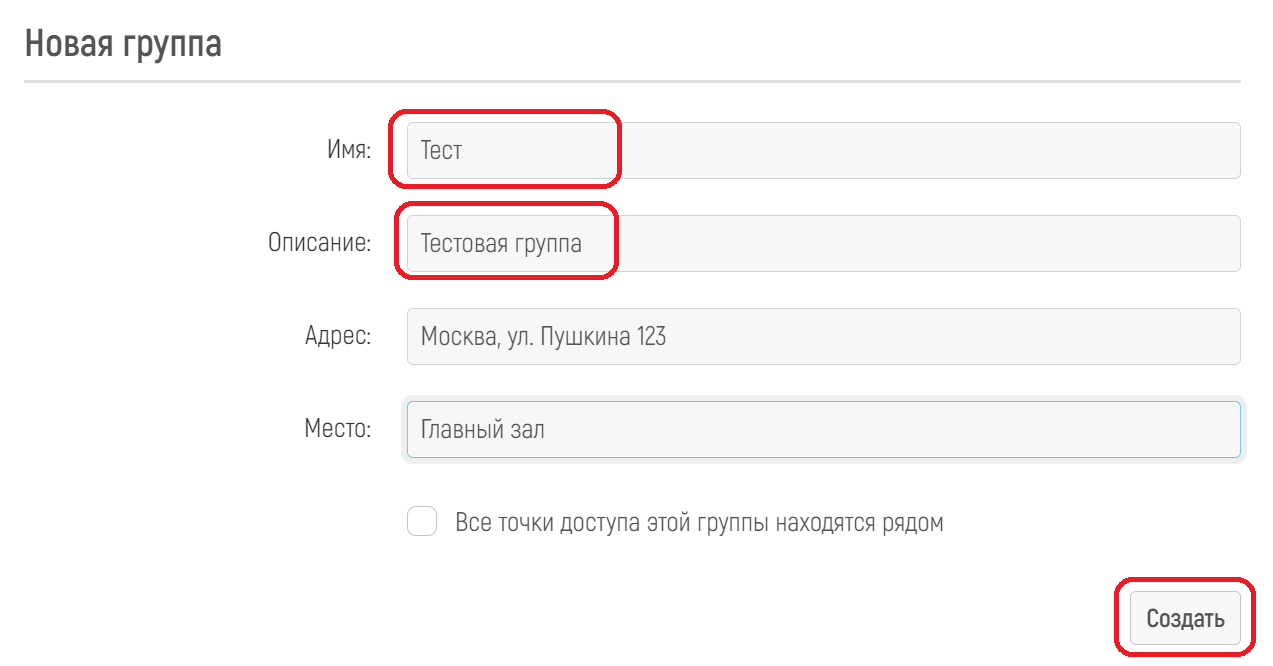

7.3.2.3 Создание новой группы

Для создания новой группы нажмите кнопку "Создать новую группу", расположенную слева под названием открытого раздела "Группы". Откроется страница "Новая группа" для создания новой группы.

Заполните информацию на странице "Новая группа" следующим образом:

  • поля "Имя", "Описание", "Адрес" и "Место" заполните вручную;

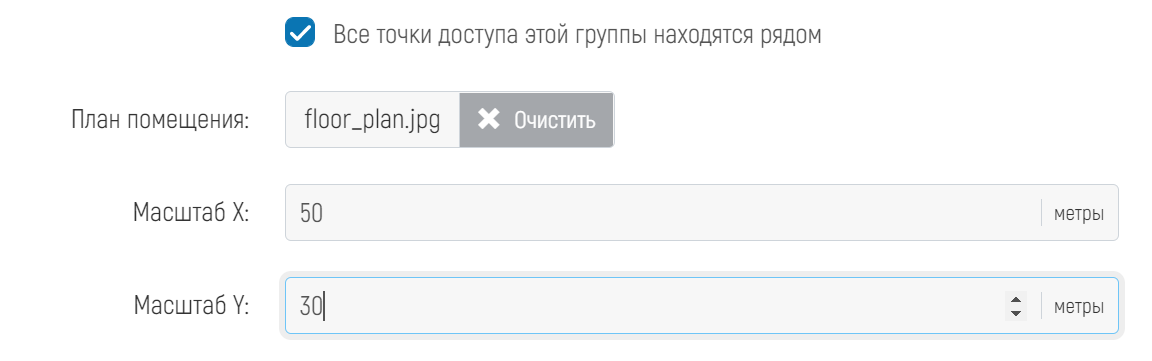

  • при необходимости активируйте параметр "Все точки доступа этой группы находятся рядом", установив чек-бокс "" (при выборе параметра необходимо внести дополнительные данные).

Дополнительные данные заполните следующим образом:

  • для заполнения параметра "План помещения" нажмите на кнопку "Выберите план помещения" и загрузите изображение плана помещения, где установлены точки, в формате JPG или PNG;
  • для заполнения параметров "Масштаб X", Масштаб Y" и "Ширина карты на экране" введите информацию вручную.

После включения и настройки данного параметра Вы сможете просматривать и редактировать расположение точек во вкладке "Карта" этой группы.

После того как данные будут заполнены, нажмите кнопку "Создать". Если при создании группы не все поля будут заполнены, то при нажатии кнопки "Создать" веб-интерфейс проинформирует Вас об этом, выделив пустые поля цветом.
