Сводка (главный дашборд) – это интерактивная информационная панель, отображающая общие параметры работы контроллера в виде таблиц, графиков и диаграмм. Главный дашборд представлен во вкладке бокового меню и открывается в веб-интерфейсе по умолчанию.

Раздел "Сводка" веб-интерфейса выполняет задачи быстрой диагностики состояния всего контроллера в целом, позволяет оценить основные параметры его работы, а также получить основную информацию о проблемах с точками доступа.

На странице раздела "Сводка" представлены следующие информационные блоки:

  • Общий статус;
  • Клиенты;
  • Трафик;
  • Точки доступа;
  • Статус контроллера.

7.1.1 Блок "Общий статус"

Блок "Общий статус" содержит информацию по статистике работы контроллера, последних подключенных клиентах и сетях Wi-Fi.

В таблице "Последние подключенные клиенты" отображаются до 25 последних беспроводных клиентов, успешно подключившихся к любой из беспроводных сетей под управлением контроллера, с указанием хостнейма клиента, его MAC-адреса и SSID, к которому он подключен. Успешное подключение к сети означает, что клиентское устройство подключено на канальном уровне. Если на устройстве клиента используется случайный МАС-адрес для подключения, то и в таблице будет отображаться этот же случайно сгенерированный устройством MAC-адрес. Также в таблице отображается имя клиентского устройства, если оно задано и устройство передает его DHCP серверу при получении IP-адреса.

При наведении курсора на строку каждого клиента отображается всплывающая подсказка, в которой содержится информация о времени, в течение которого клиент подключен к беспроводной сети, и конкретной точке доступа, к которой он подключен.

В таблице "Сети Wi-Fi" отображаются все беспроводные сети, созданные и работающие под управлением контроллера, а также количество подключенных в данный момент клиентских устройств к каждой из этих сетей. В таблице показано суммарное количество устройств клиентов, без разделения по диапазонам.

В правой части приведена статистика точек доступа, в частности:

  • общее количество точек доступа, работающих под управлением контроллера с отображением статуса их работы в виде горизонтального бара - диаграммы (работающие без проблем, недоступные, временно недоступные). При наведении курсора на части горизонтального бара появляется описание значения этой части;
  • общее количество клиентов, подключенных к беспроводным сетям, с отображением диапазона к которому они подключены в виде горизонтальной диаграммы (2.4 ГГц зеленым цветом, 5 ГГц синим);
  • таблица с количеством произошедших событий разных типов с возможностью выбора промежутка времени (за час, день, неделю или месяц).

7.1.2 Блок "Клиенты"

Блок "Клиенты" представлен в виде графика, на котором отображается количество клиентских устройств, подключенных ко всем точкам доступа, работающим под управлением контроллера, с группированием по диапазонам (2,4 ГГц, 5 ГГц, или суммарно в обоих), а также с возможностью изменения диапазона отображения данных (за час, день, неделю или месяц). При наведении курсора мыши на график появляется дополнительная информация в виде всплывающего окна.

7.1.3 Блок "Трафик"

Блок "Трафик" представлен в виде графика, на котором отображается информация о пропускной способности всех сетей суммарно, работающих под управлением контроллера, за выбранный промежуток времени (за час, день, неделю или месяц). Пропускная способность на графиках делится на входящую (от точки доступа в сторону клиентских устройств) и исходящую (от клиентских устройств в сторону точек доступа). При наведении курсора мыши на график появляется дополнительная информация в виде всплывающего окна.

7.1.4 Блок "Точки доступа"

Блок "Точки доступа" представлен в виде столбчатой диаграммы, на которой отображается количество всех точек доступа, подключенных к контроллеру, с разделением их по статусам работы за выбранный промежуток времени (за час, день, неделю или месяц). При наведении курсора мыши на диаграмму появляется дополнительная информация в виде всплывающего окна с указанием количества точек доступа, находящихся в определенном статусе.

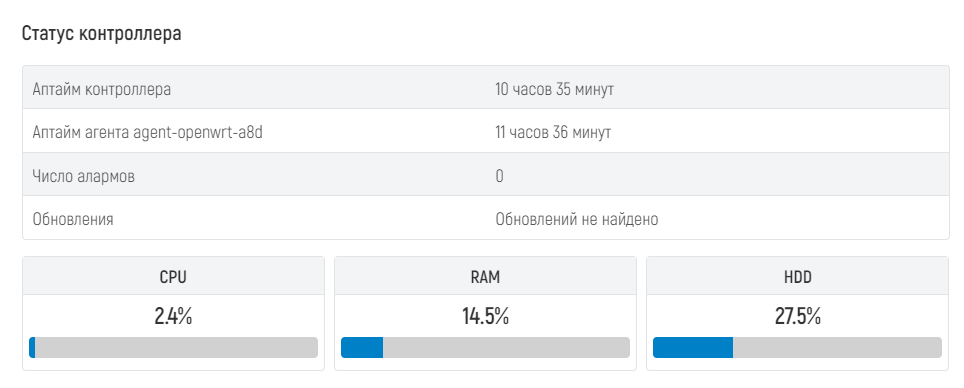

7.1.5 Блок "Статус контроллера"

Блок "Статус контроллера" содержит информацию по показателям работы контроллера или кластера, если контроллер настроен на работу в его составе, с возможностью просмотра статистики по выбранному узлу кластера. При клике по строке "Основной узел" или "Резервный узел" будет отображена информация по основному или резервному узлу соответственно. Рядом с одной из строк также отображается иконка для индикации того, в веб-интерфейсе какого из узлов вы сейчас находитесь.

В данном блоке отображается статистика выбранного кластерного узла:

  • активный кластерный IP-адрес;
  • IP-адрес узла кластера;
  • аптайм (время непрерывной работы) узла кластера;
  • версия ПО контроллера, работающего на узле кластера;
  • использование ресурсов процессора, оперативной памяти и дискового пространства, выделенных для контроллера, в процентном соотношении в виде линейчатой диаграммы.

Синий цвет на диаграмме показывает процент используемого ресурса, серый цвет показывает процент доступного ресурса. При наведении курсора мыши на диаграмму данная информация отображается в виде всплывающего окна.
