Точки доступа пробуют подключиться к заданному одним из способов ниже контроллеру автоматически сразу после инициализации TCP/IP стека устройства. Процесс поиска и подключения ведется непрерывно и повторяется после разрыва связи. Если не удаётся установить соединение с контроллером в течение заданного промежутка времени (300 сек. по умолчанию), сетевые настройки точки автоматически сбрасываются, затем снова выполняются попытки подключения. Для визуального отображения текущего состояния точки доступа используется светодиодная индикация:

  • мигает красный - точка выполняет подключение к контроллеру;
  • мигает зеленый - промежуточная стадия подключения выполнена, ожидается ответ контроллера на запрос о регистрации точки доступа;
  • горит красный - точка работает, агент взаимодействия с контроллером выключен или в данный момент не работает;
  • горит зеленый - подключение и регистрация с контроллером выполнены успешно, точка работает в штатном режиме;
  • горит синий - к точке доступа подключен один или более wifi клиентов;
  • мигает малиновый (фиолетовый) - в процессе регистрации точки доступа на контроллере произошла ошибка, скорее всего - нет лицензии;
  • последовательно мигают красный, зеленый и синий светодиоды - включен сервисный режим "быстрое мигание".

Для установки подключения к контроллеру точка доступа руководствуется следующим порядком поиска:

5.1 Статистическая настройка

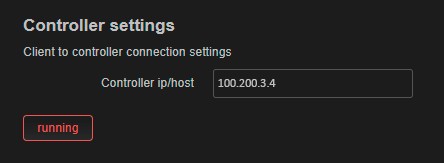

Наибольшим приоритетом обладает IP-адрес, либо DNS-имя, указанное в конфигурации точки доступа. Его можно задать через веб-интерфейс точки (LuCi) в главном меню "Controller":

В поле "Controller ip/host" введите адрес контроллера в десятичном представлении или в виде DNS-имени. Кнопка "running" покажет статус работы управляющего агента на самой точке доступа, а также позволит отключить и/или перезапустить агент управления. После ввода адреса примите изменения, нажав на кнопку "Save & Apply".

Также можно задать адрес непосредственно в интерфейсе командной строки с помощью uci команд:

uci set wda.settings.host='wico-test1.wnam.ru'
uci commit
service wda restart

Если никакой адрес в настройках точки доступа не задан, то она ищет контроллер, получая его адрес из DHCP опции 43.

5.2 Настройка поиска контроллера через протокол DHCP

Для настройки поиска контроллера через протокол DHCP выполните следующие действия:

  1. На вашем DHCP-сервере включите отправку опции 43, содержащей IP-адрес вашего контроллера (он будет передаваться в точку доступа при попытке получить собственный IP-адрес).
  2. Конвертируйте IPv4 адрес контроллера в шестнадцатеричное представление. Для этого воспользуйтесь калькулятором (в режиме "программиста") или сайтом, например, https://shimi.net/services/opt43/ (например, для IP-адреса 172.16.100.1 представлением в HEX будет ac106401).
    В настоящий момент мы поддерживаем только один адрес контроллера (не два или три), то есть длина блока адресов равна 04 байта.
    Для кластерной конфигурации контроллеров задайте кластерный IP-адрес
    В качестве номера опции мы применяем 01 (как оборудование Huawei; Cisco применяет номер 241 или f1), таким образом, полное значение опции будет 0104ac106401.
  3. Настройте свой DHCP-сервер (в разделах 5.2.1-5.2.6 представлены примеры для различных производителей).

5.2.1 Настройка DHCP-сервера ОС Mikrotik



5.2.2 Настройка DHCP-сервера ОС Cisco

option 43 hex 0104ac106401

5.2.3 Настройка DHCP-сервера ОС Linux ISC DHCP

option wico.server-address code 1 = array of ip-address;
option wico.server-address 172.16.100.1;

5.2.4 Настройка DHCP-сервера ОС Windows Server

5.2.5 Настройка DHCP-сервера dnsmasq

dhcp-option=43,01:04:ac:10:64:01

5.2.6 Настройка DHCP-сервера на самом контроллере

WiCo имеет встроенный DHCP-сервер, который может применяться для динамической выдачи IP-адресов беспроводным клиентам и точкам доступа. Он может быть востребован в небольших инсталляциях Wi-Fi, а также на этапе тестирования. Раздел DHCP и TFTP данного руководства содержит информацию по настройке. Возможность отправки адреса самого контроллера включается при активации кнопки "Передавать адрес контроллера в DHCP Option 43".

5.3 Контроллер по умолчанию

Если в DHCP Option 43 адрес не приходит (либо DHCP в вашей сети с точками доступа не настроен), для подключения к контроллеру используется адрес, встроенный в код агента управления на стадии его сборки (обычно это default-controller.wico.pro). Он может отличаться в вашей партии точек доступа.
