WNAM 2 позволяет обеспечить доступ к беспроводной сети посредством следующих механизмов портальной (гостевой) авторизации:
- Спонсорский гостевой доступ
- Персональный доступ с доменной авторизацией
В обоих случаях пользователь подключается к открытой беспроводной сети. Его смартфон/ноутбук проходит на стадию перенаправления (редиректа) веб-сессии на специальный гостевой портал - отдельное приложение системы WNAM 2, где и производится авторизация.
Ниже описан наиболее типовой на предприятии доступ гостя (посетителя) организации к открытой сети Wi-Fi, с подтверждением запроса через E-mail уведомление сотруднику (спонсору).
Схема предоставления гостевого доступа достаточно сложна в настройке, и подразумевает следующие шаги.
1. Создание открытой беспроводной сети (например, с именем WNAM2-Guest), без авторизации, и тестирование работы устройств в ней. Необходимо удостовериться, что все остальные сетевые настройки (DHCP, VLAN, DNS, NAT) выполнены корректно, и доступ работает 100%. В дельнейшем предположим, что настройка гостевого доступа выполняется на точках доступа Cisco и контроллере Cisco 9800-CL.
2. Настройка механизма отправки электронной почты.

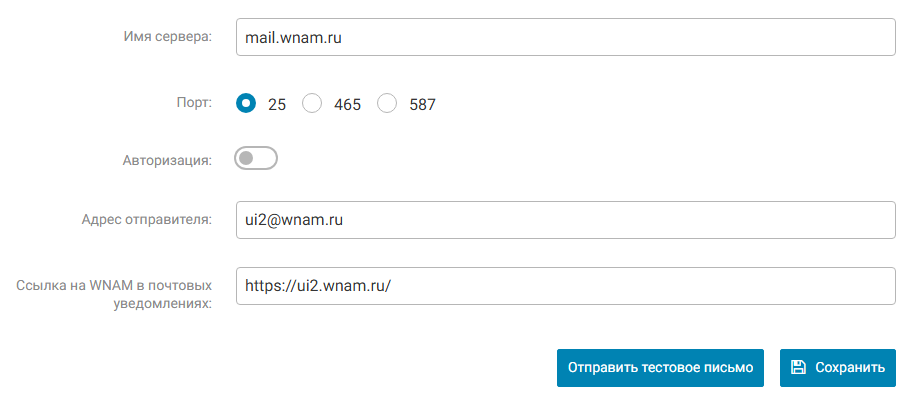

Для этого в административном интерфейсе WNAM 2 разделе "Главная - Настройки - E-mail сервер" укажите параметры вашего почтового сервера предприятия. Он должен разрешать через себя отправку писем с WNAM-сервера:

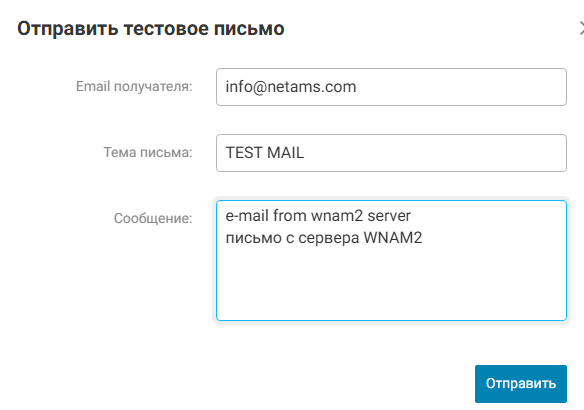

Сохраните настройки, попробуйте отправку тестового сообщения.
За механикой отправки можно следить с сервера командой:
journalctl -feu wnam2
Mar 16 22:47:07 ui2 start.sh[575315]: 22:47:07.359 DEBUG [com.netams.w2.services.EmailService:66] - Send email to info@netams.com, subject: TEST MAIL
Mar 16 22:47:07 ui2 start.sh[575315]: 22:47:07.423 DEBUG [com.netams.w2.services.EmailService:103] - Message 'TEST MAIL' has been sent to info@netams.com
Если что-то не работает, письма не приходят, пробуйте разные порты сервера, разные способы авторизации на нём. Поговорите с администратором вашего почтового сервера (релея).

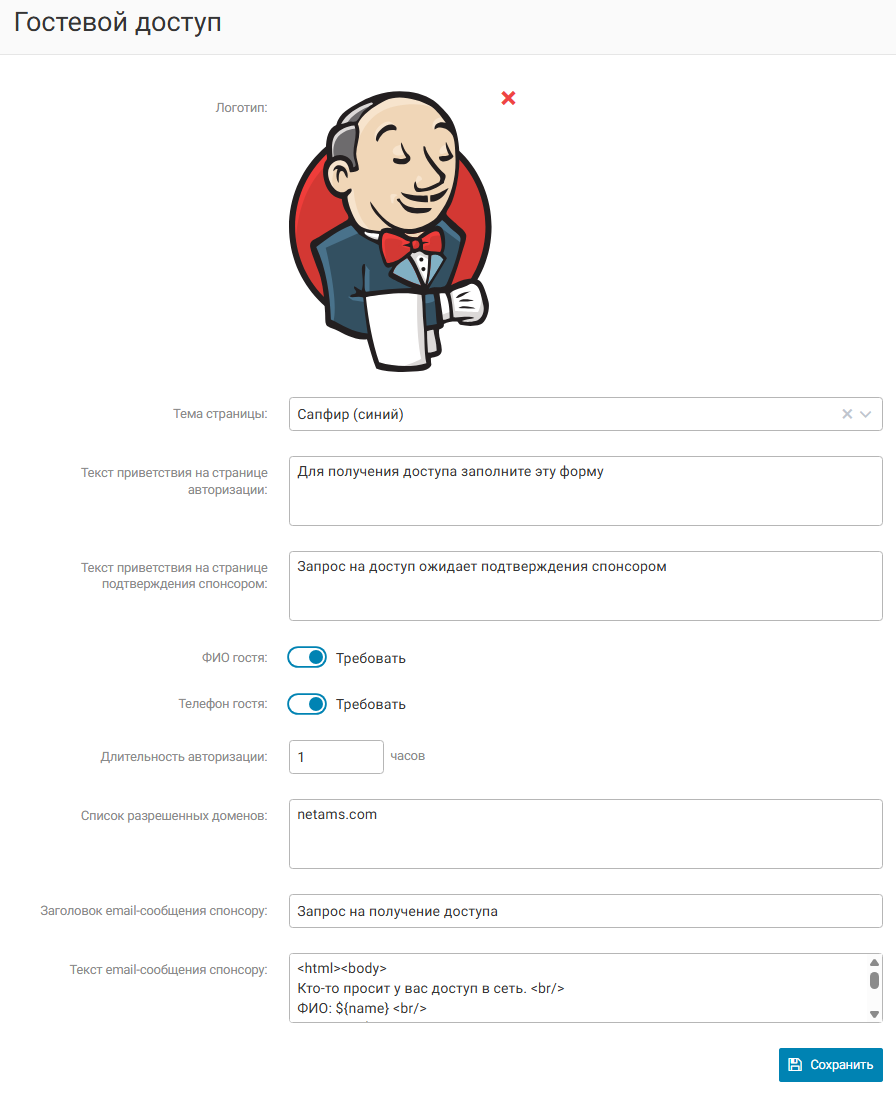

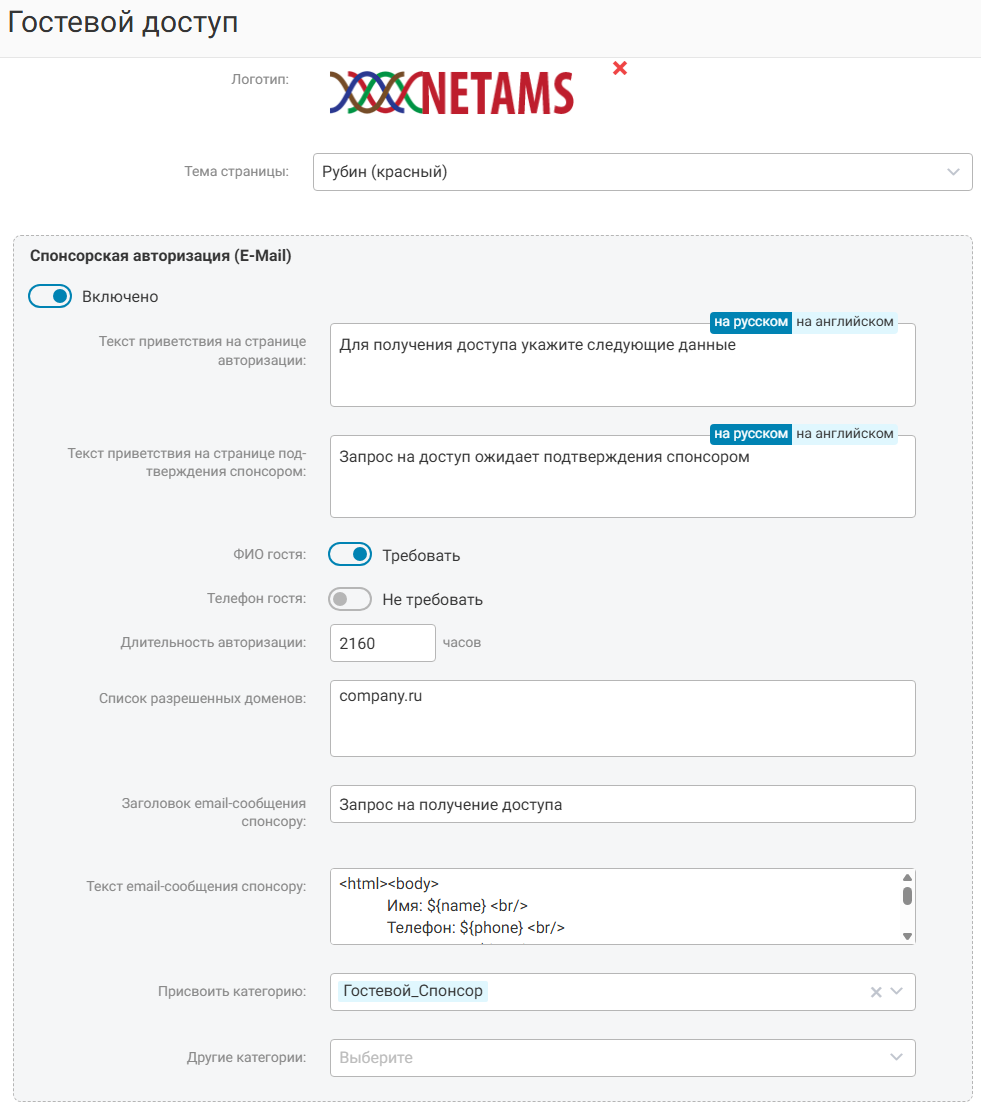

3. Настройте гостевой портал в разделе "Главная - NAC - Гостевой доступ".
Выберите логотип вашей компании, укажите обязательность предоставления телефона или ФИО, ваши разрешенные домены (получателей письма), текстовые строки:
4. Настройте веб-приложение гостевого портала, для чего отредактируйте конфигурационный файл /etc/nginx/sites-available/ui2 и добавьте в него блок:
location /portal {
root /var/www;
index index.html;
try_files $uri /portal/index.html;
}
location /portal/api/auth {
proxy_pass http://127.0.0.1:8080/api/2.0/portal/auth;
proxy_set_header X-Real-IP $remote_addr;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
proxy_read_timeout 120;
proxy_connect_timeout 120;
proxy_intercept_errors on;
error_page 502 503 504 /api/proxy_error.html; # replace
}Возможно, этот блок настроек уже будет присутствовать в вашей системе с установкой очередного обновления системы WNAM 2.
5. Установите веб-приложение гостевого портала в /var/www/portal , дайте права:
chown -R www-data:www-data /var/www/portal/
Возможно, эти файлы уже будут присутствовать в вашей системе с установкой очередного обновления системы WNAM 2.
6. Проверьте доступность портала из корпоративной сети по ссылке, указанной вами ранее в настройках E-mail сервера, например:
https://ui2.wnam.ru/portal/
Она должна быть доступна любому пользователю (сотруднику) предприятия; если нет, поговорите с вашим специалистом, отвечающим за межсетевые экраны. Вы также можете организовать доступ через отдельный сервер реверс-проксирования запросов.

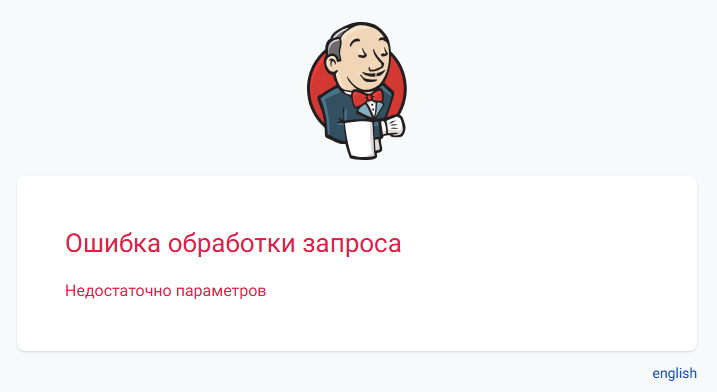

Прямое обращение по такому URL должно показывать следующее сообщение об ошибке:
Это нормально, так как в запросе отсутствует ссылка на МАС-адрес клиентского устройства, аккаунтинг-сессию, сетевое устройство NAS. Все эти параметры будут подставлены контроллером динамически в ходе перенаправления гостя на портал.

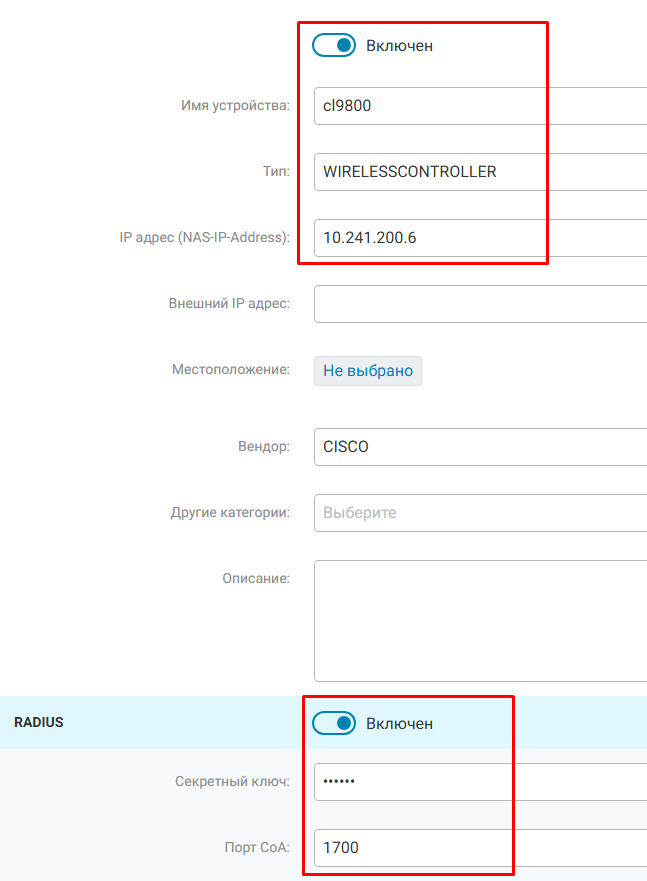

7. Вам необходимо настроить сетевое устройство (NAS) в "Главная - Объекты - Сетевые устройства": ваш контроллер Wi-Fi, указав как минимум RADIUS-ключ:

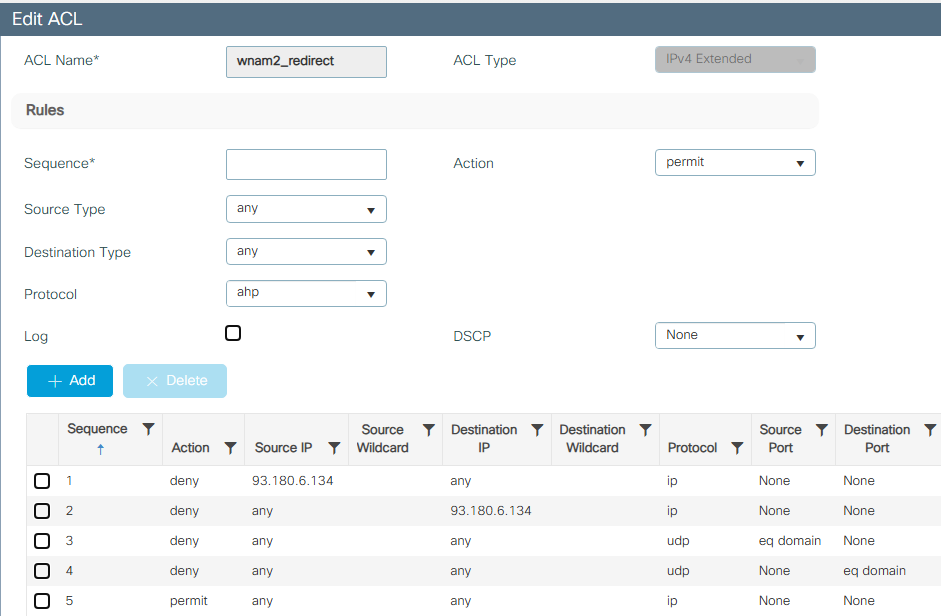

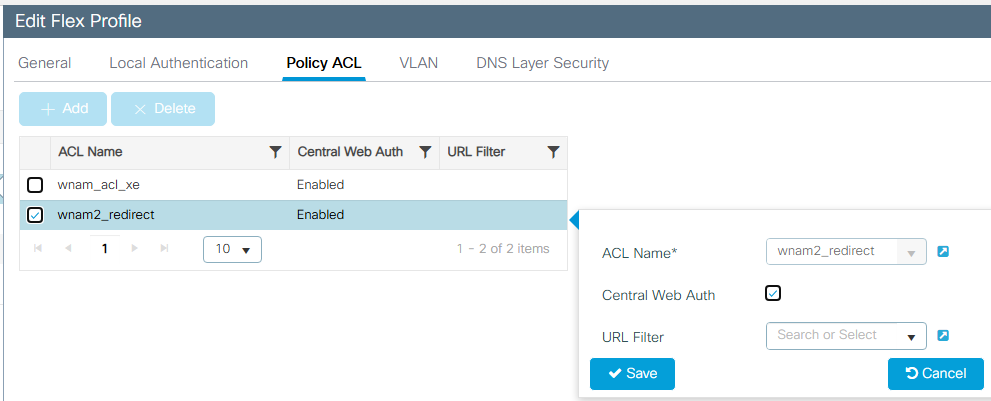

8. Вам необходимо настроить сам контроллер (в данном примере - Cisco 9800-CL, в режиме CWA, Central Web Auth), не забыв по имя ACL, с его загрузкой в точки доступа с привязкой к SSID.
9. Настройте NAC правила аутентификации для не авторизованных, гостевых пользователей.
Для Cisco CWA аутентификация должна заканчиваться авторизацией типа Access-Accept с назначением двух атрибутов: ссылки редиректа на портал, и имени разрешающего портальный трафик ACL (в примере: wnam2_redirect).

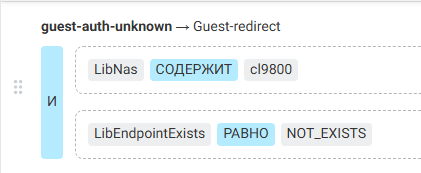

В разделе "Главная - NAC - Аутентификация - Беспроводный MAB", правило:

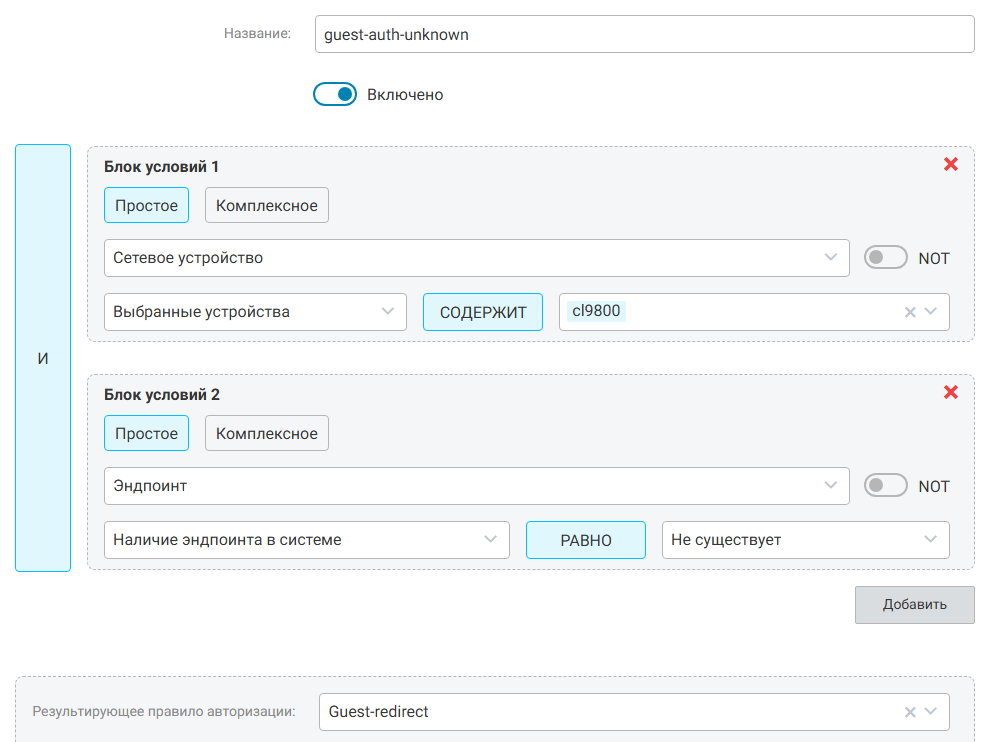

в свойствах:

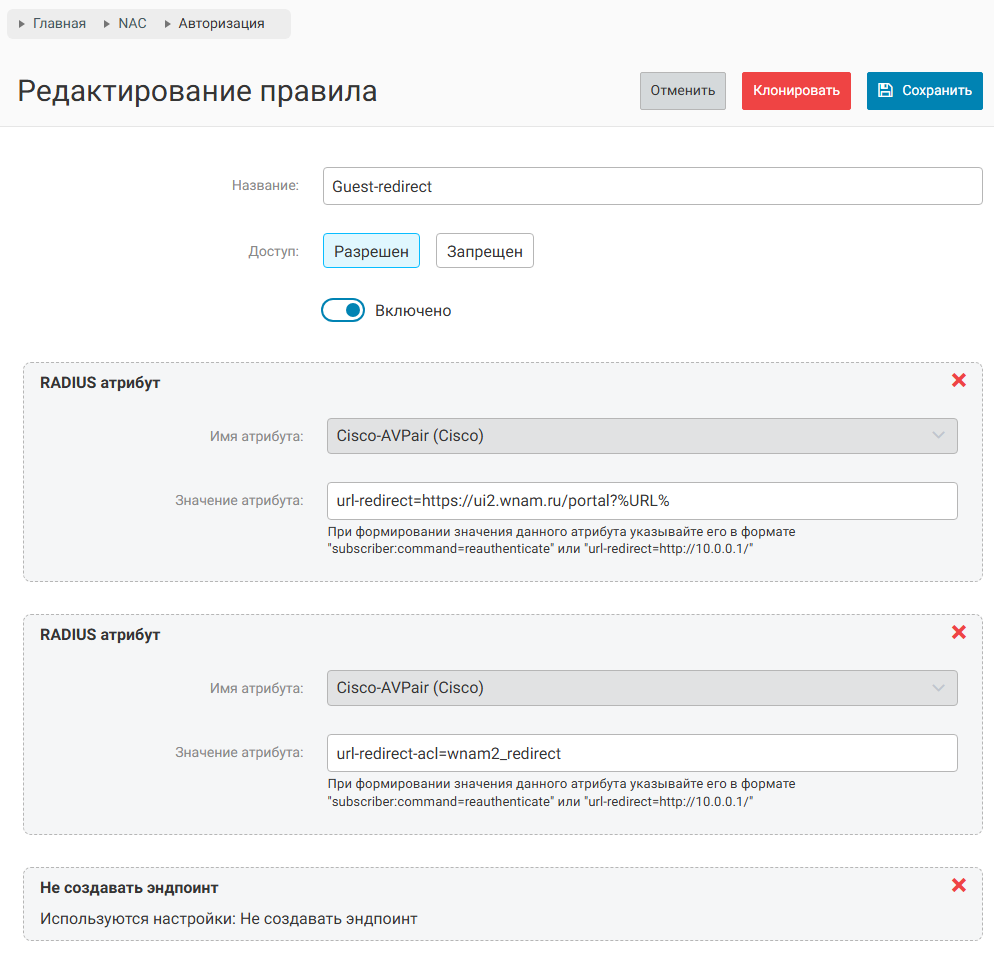

авторизация: два атрибута, ссылка и ACL:
Для беспроводных контроллеров Cisco используется механизм CWA (Central WebAuth), при котором RADIUS-сервер WNAM 2 в результате авторизации первого подключения отправляет атрибуты URL перенаправления, и списка доступа разрешенных до авторизации ресурсов, контроллеру.
Оба атрибута - типа Cisco-AVPair (вендорские, уже есть в словаре) со значениями для нашего примера:
url-redirect=https://ui2.wnam.ru/portal?%URL%&test=true
url-redirect-acl=wnam2_redirect
Для других вендоров беспроводных устройств авторизация должна приводить к отказу (Access-Reject), это вызовет перевод веб-сессии клиента на портал, заданный в конфигурации контроллера.
При срабатывании правила необходимо указать условие: не создавать эндпоинт (на этой стадии - пока рано, он создастся позже, в момент подтверждения доступа).

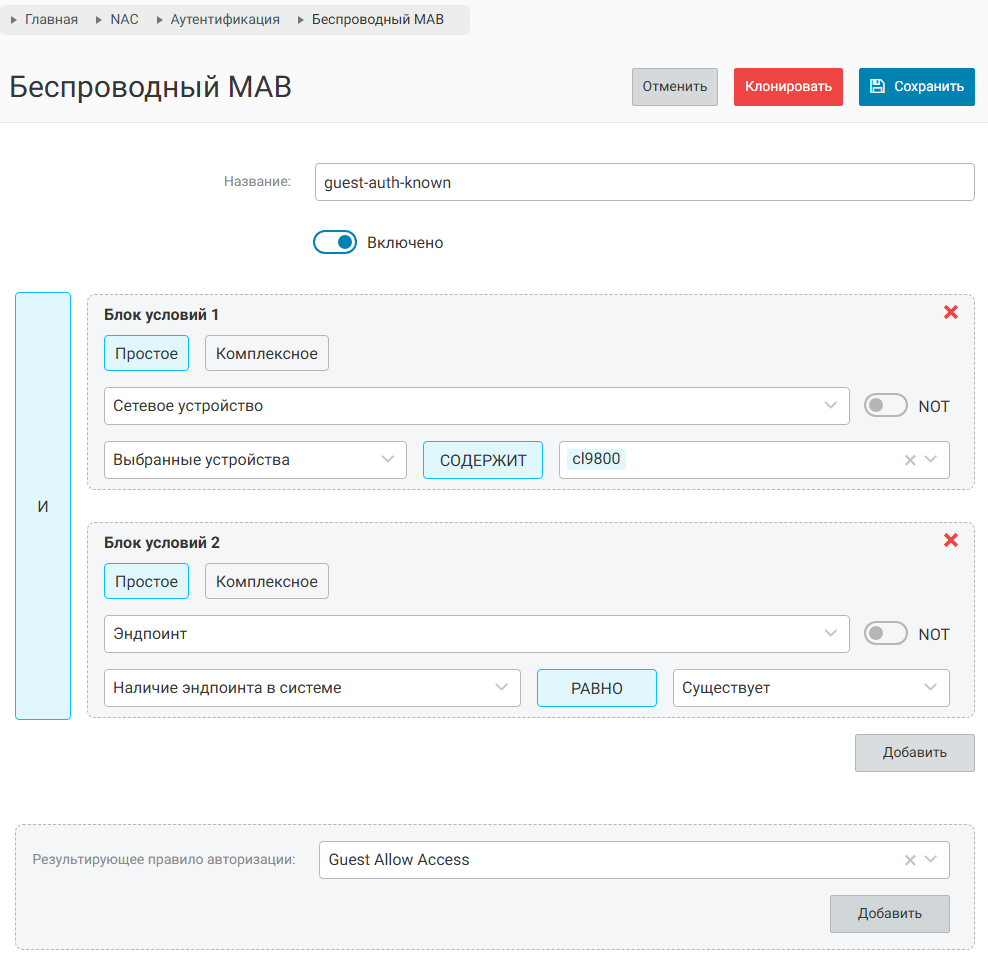

10. Настройте NAC правила аутентификации для авторизованных, гостевых пользователей.

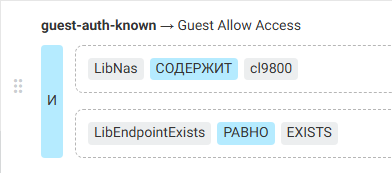

Оно будет применяться к тем эндпоинтам, которые только что прошли авторизацию (и она пока ещё действует). Оно должно приводить к разрешению доступа. Правило:
Параметры правила:

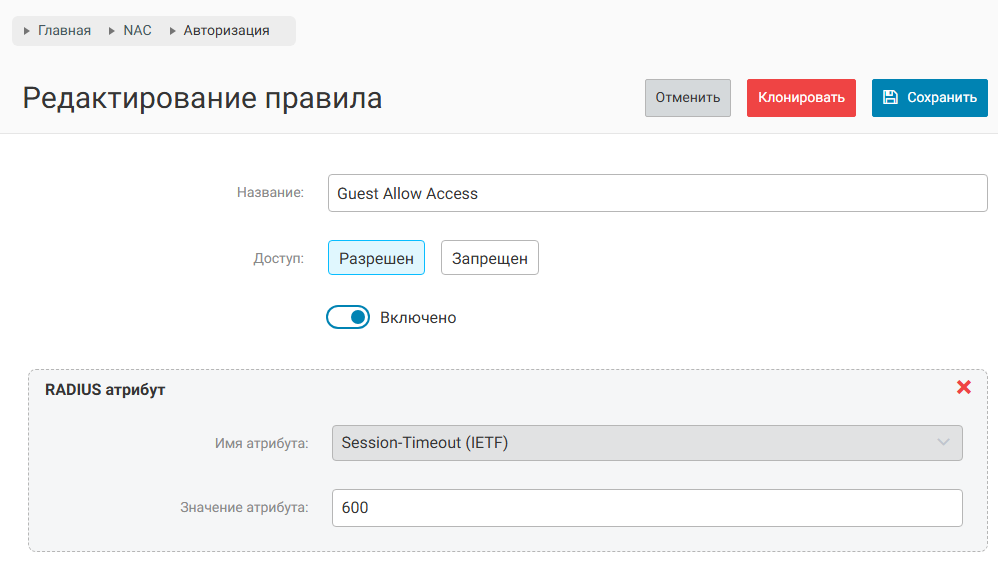

Авторизация доступа: Accept, возможно с назначением других атрибутов (лимиты по скорости и т.п.):
11. Попробуйте беспроводным клиентом выполнить подключение к гостевой сети WNAM2-Guest.
Диагностика на сервере:
journalctl -feu wnam2
journalctl -feu wnam2-radius

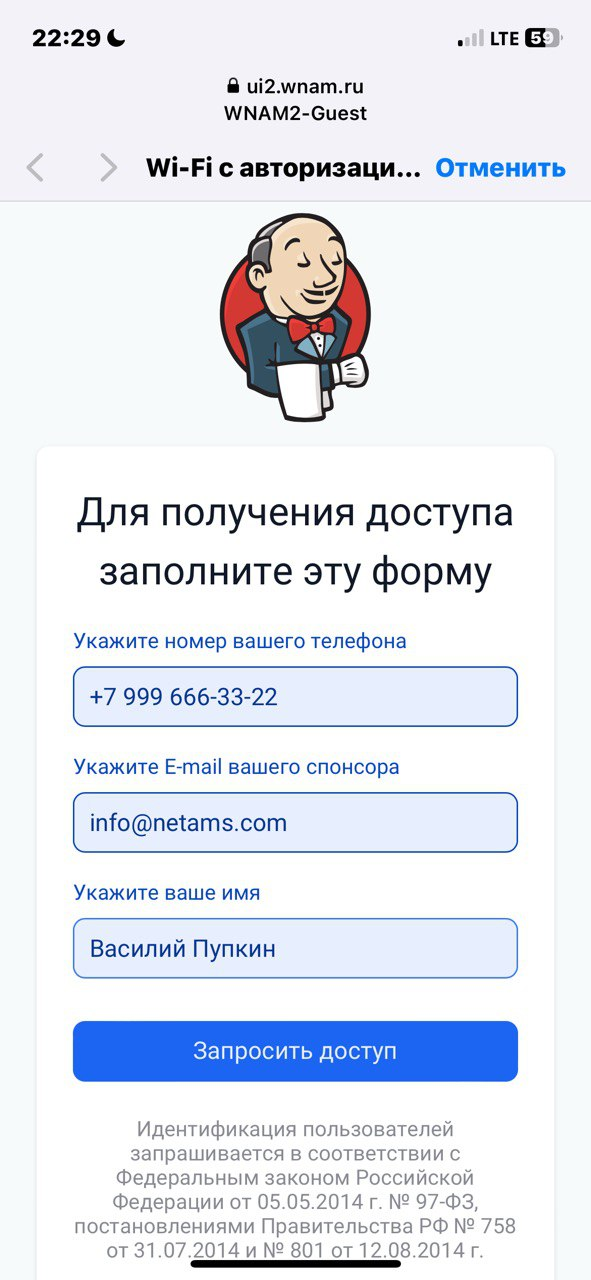

Если всё настроено верно, у Wi-Fi клиента появится стандартное смартфонное poр-up окно веб-авторизации:

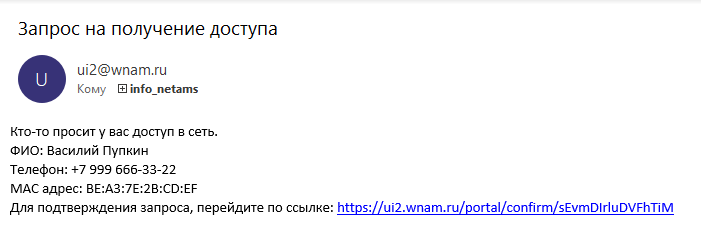

Заполните форму и запросите доступ. Если адрес находится в разрешенном списке, пользователь получит E-mail:

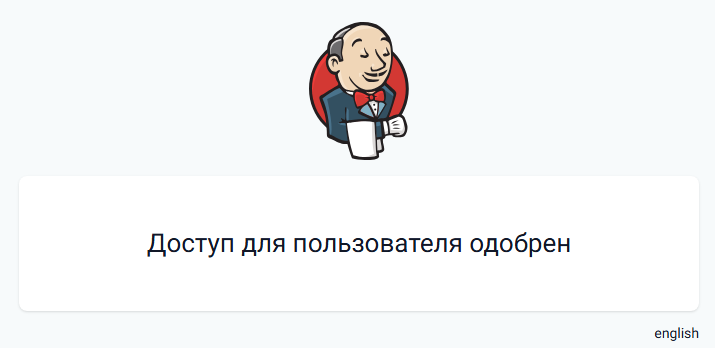

Сотруднику компании (спонсору) необходимо перейти по ссылке. Если запрос корректен и не истёк, он увидит:

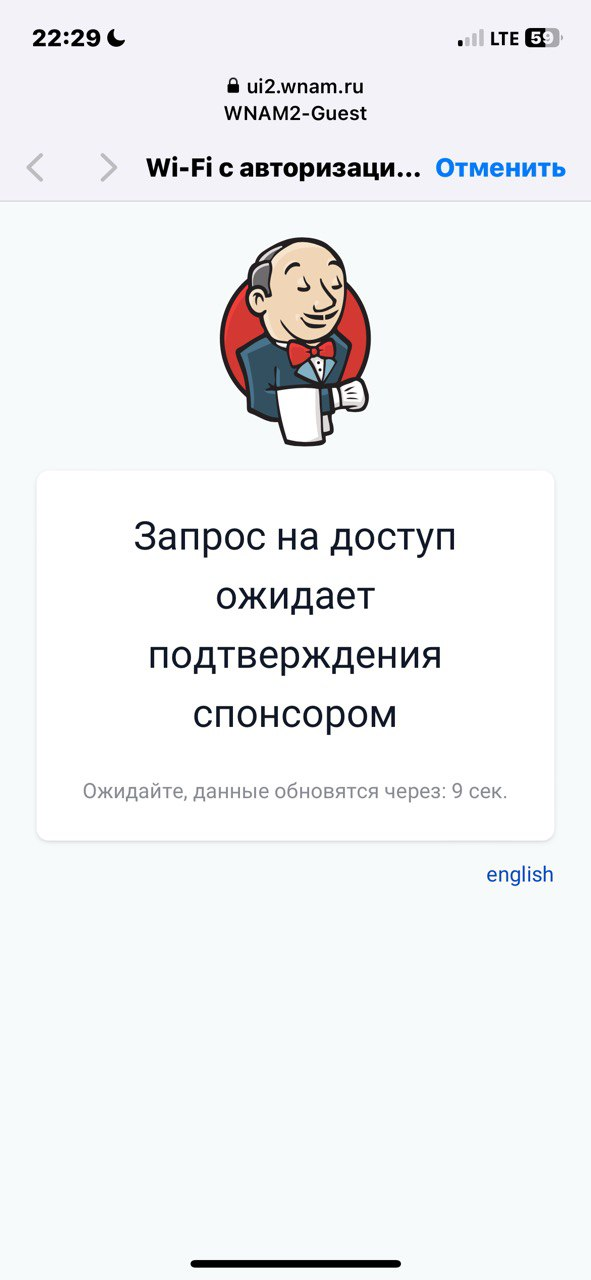

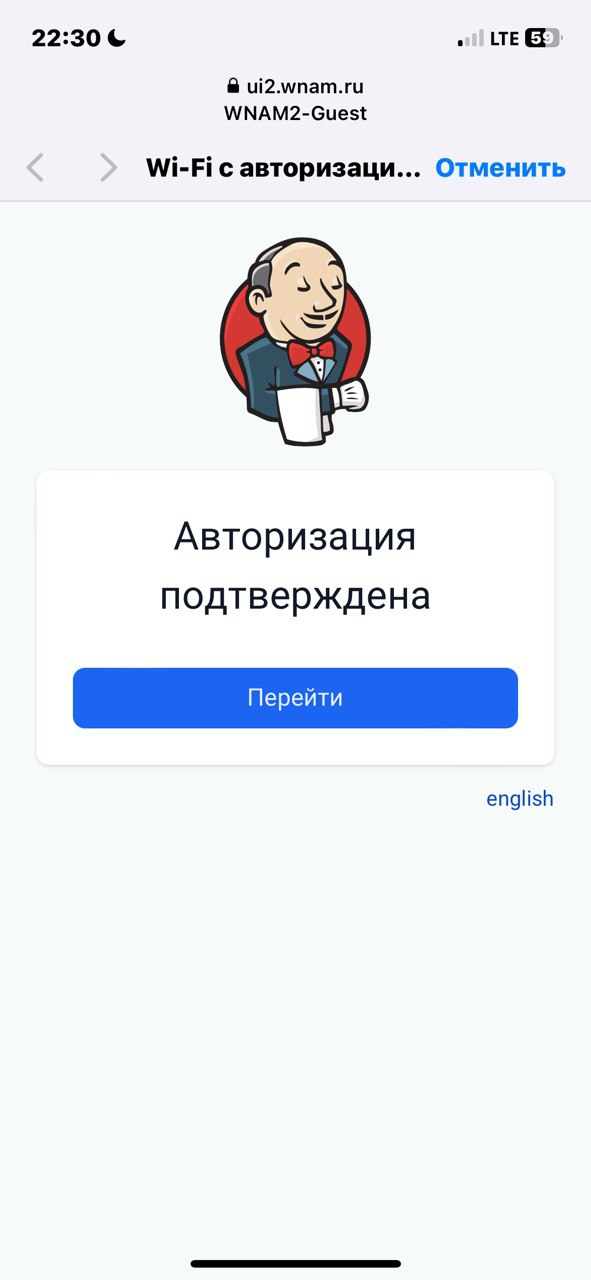

В это время пользователь Wi-Fi будет видеть сначала страницу ожидания подтверждения, а затем его одобрения:
После нажатия на кнопку "Перейти" система WNAM 2 создаст эндпоинт с МАС-адресом гостя, отправит контроллеру (RADIUS CoA) запрос пере-авторизации и открытия доступа, и пользователь попадёт в интернет.

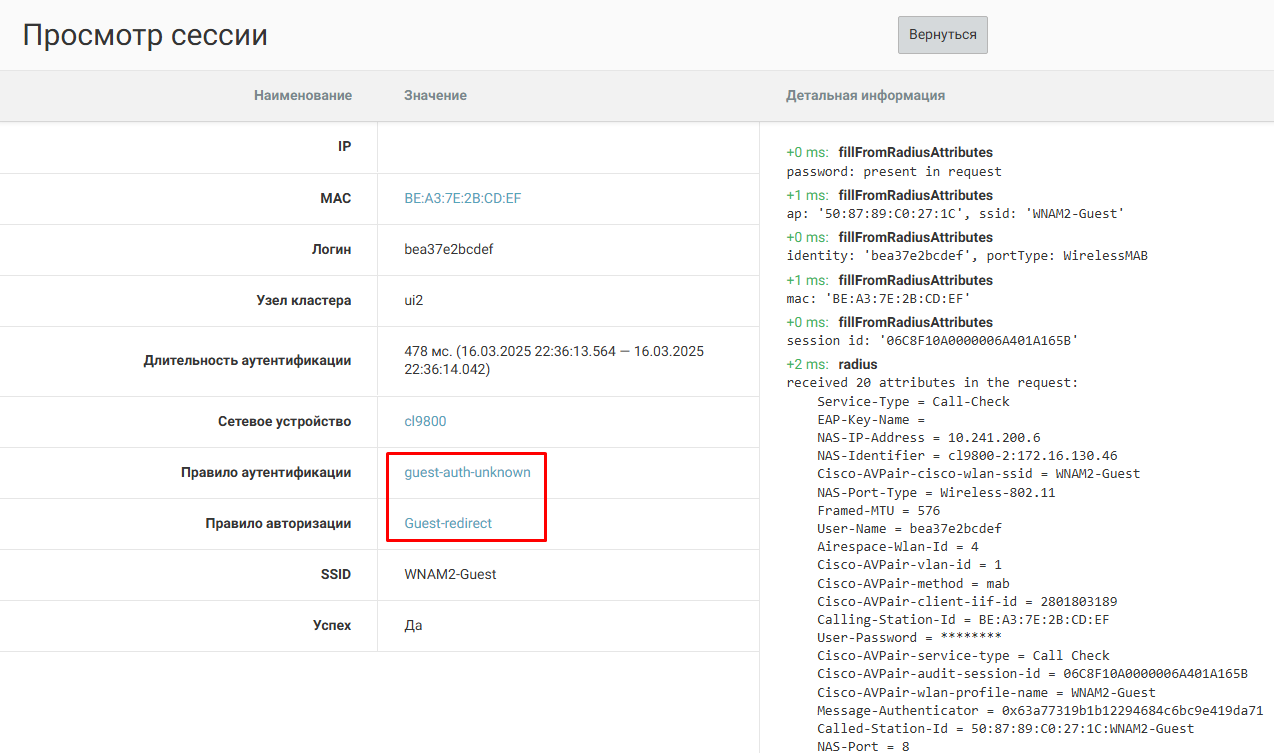

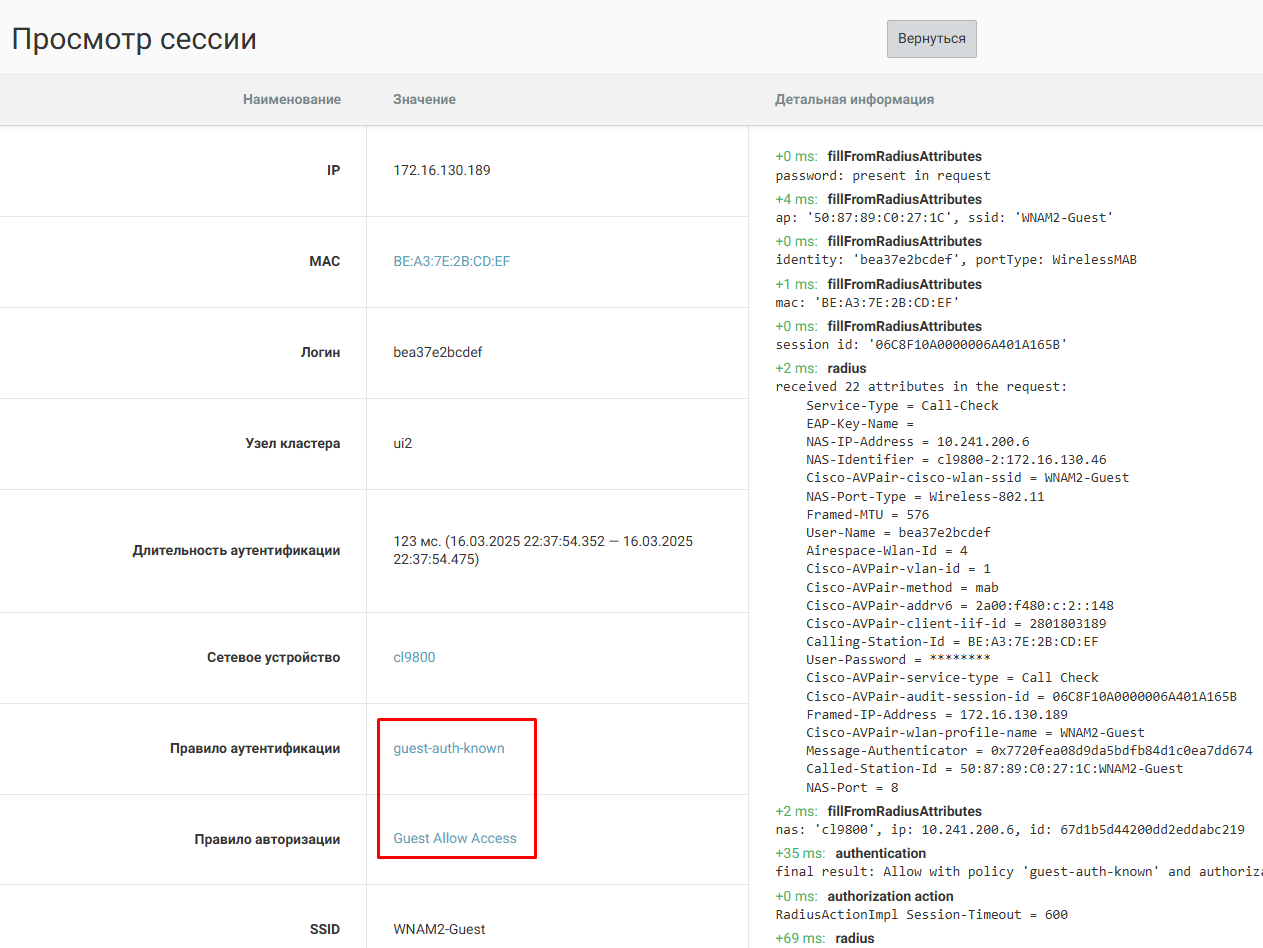

В интерфейсе WNAM 2 в разделе "Главная - Сессии - Сессии RADIUS" вы увидите две сессии доступа:
Перенаправление:
Авторизация после подтверждения спонсором и СоА:

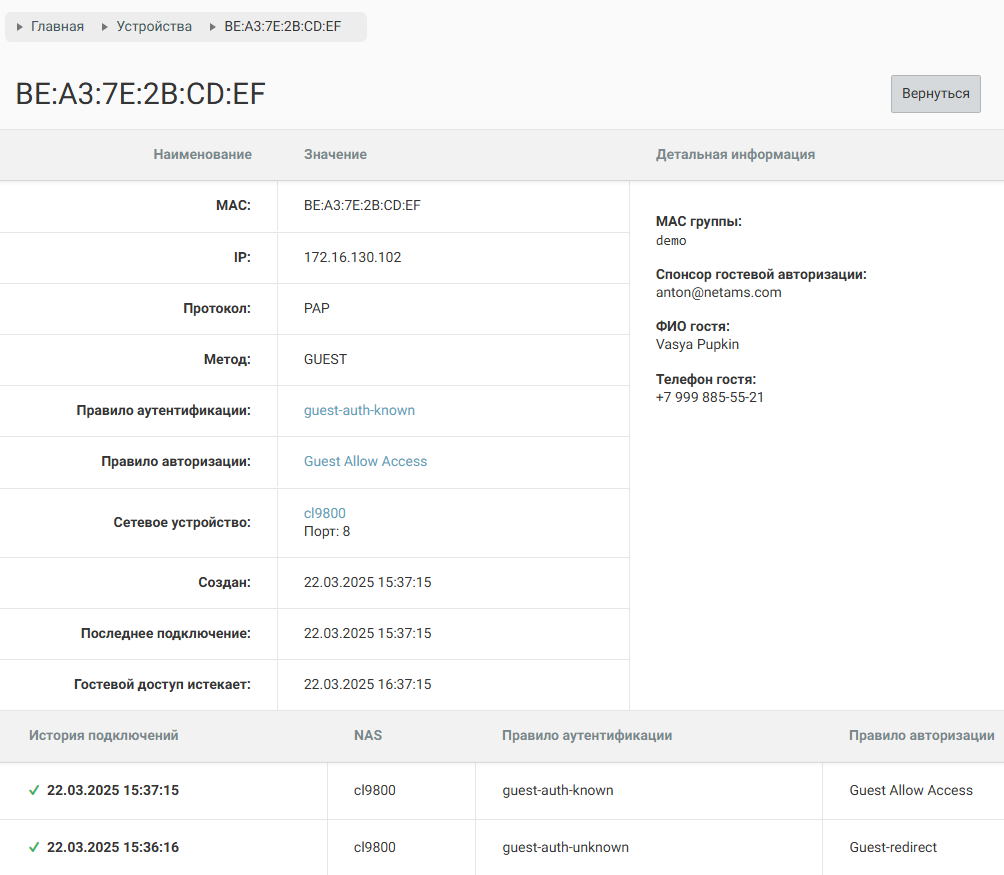

Также, в сведениях об эндпоинте - внесенные при его авторизации/подтверждении данные:
