Конфигурация с двумя или более узлами в разных ЦОД, каждый из которых должен иметь возможность временной изолированной работы, востребована в сценариях корпоративной авторизации по протоколу 802.1х1Х. В связи с этим в систему системе WNAM 2 был добавлен механизм формирования кластерареализован механизм кластерной отказоустойчивости, предусматривающий:
- в каждом узле кластера на сервер (серверах) системы WNAM 2 работает брокер обмена сообщений кластера Kafka;
- все узлы кластера и все кластеры между собой связаны через брокер Kafka, который является единственным средством синхронизации данных.
- сетевое оборудование настраивается на использование RADIUS (TACACS+) групп, в которых присутствует по одному серверу WNAM 2 из каждого ЦОД; балансировку и отказоустойчивость будет выполнять само сетевое оборудование (NAS)

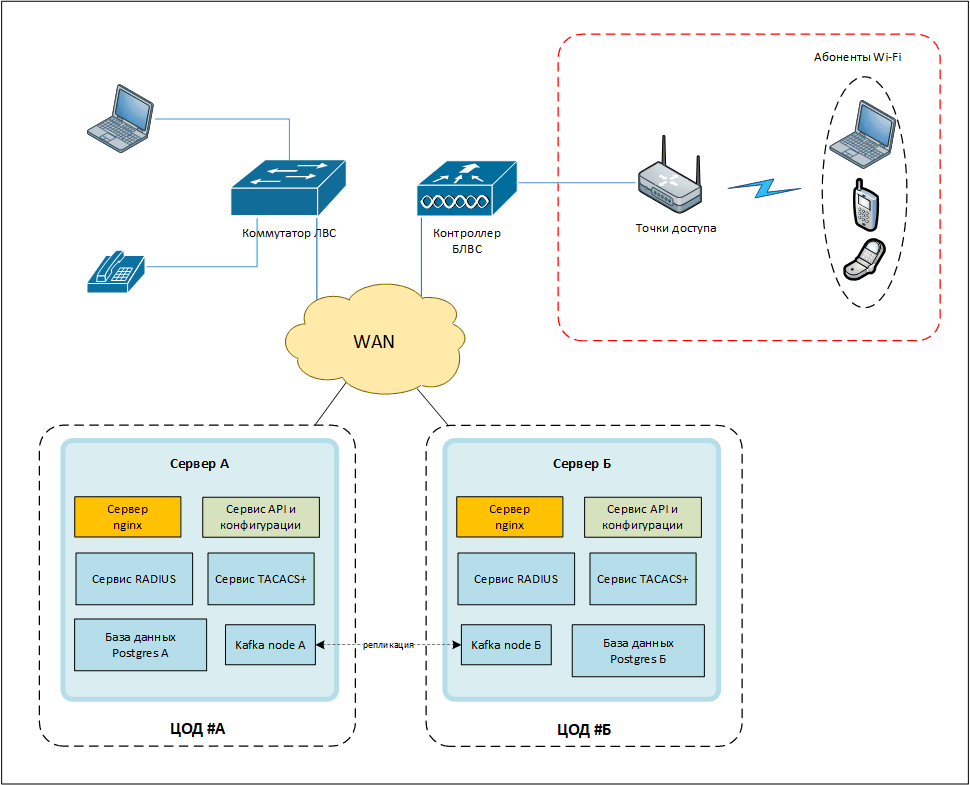

В отображённом выше дизайне кластер состоит из двух нод (узлов), каждая из которых несёт в себе все сервисы: radius, tacacs+, веб-интерфейс, средства синхронизации с AD и локальный изолированный экземпляр СУБД. Репликация данных осуществляется брокером, а не кластерной СУБД.
| Tip |
|---|
Системе сетевой авторизации WNAM 2 для полноценного кластерного функционирования достаточно двух нод (узлов), как это принято в сетевом мире. Третий узел-арбитр, как предлагают некоторые другие поставщики NAC систем, не обязателен (но допустимо использовать вплоть до 6 узлов в "обычном" кластере). Кластерная репликация выполняется быстрым, надежным средством и не требует запуска традиционных для Linux-систем "синхронизаторов текстовых файлов", таких как ansible. Также не обязательно (но допустимо) использовать распределенную кластерную СУБД. |
Если система WNAM 2 установлена из готового образа (OVF), то брокер Kafka уже установлен в /opt/kafka и предварительно частично настроен. Остаётся только настроить IP-адреса узлов.
Если система WNAM 2 установлена вручную на собственный сервер, то необходимо установить кластер Kafka, пользуясь следующей инструкций: https://kifarunix.com/install-apache-kafka-on-debian/ либо из предоставленного вам .deb-пакета. Установку необходимо вести в каталоге каталог /opt/kafka.
Далее необходимо настроить конфигурационный файл, определив в нем роль текущего сервера и указав указать адреса остальных серверов кластера. Необходимо Необходимо настраивать все конфигурационные файлы на каждом сервере. В данном ниже идущем примере таковых будет три:
- 172.16.135.10
- 10.241.200.123
- 10.241.200.124
Если требуется два сервера Kafka, они Сервера Kafka могут находиться как в одной IP-сети, так и в разных.
Пример конфигурационного файла /opt/kafka/config/kraft/server.properties для сервера 172.16.135.10:
process.roles=broker,controller
# укажите идентификатор этого узла. у каждого из узлов кластера он свой, используйте числа 1,2,3 и т.д.
node.id=1
# укажите все узлы, с их уникальными идентификаторами
controller.quorum.voters=1@172.16.135.10:9093,2@10.241.200.123:9093,3@10.241.200.124:9093
# укажите адрес этого узла
listeners=PLAINTEXT://172.16.135.10:9092,CONTROLLER://172.16.135.10:9093
inter.broker.listener.name=PLAINTEXT
# укажите адрес этого узла снова
advertised.listeners=PLAINTEXT://172.16.135.10:9092
controller.listener.names=CONTROLLER
listener.security.protocol.map=CONTROLLER:PLAINTEXT,PLAINTEXT:PLAINTEXT,SSL:SSL,SASL_PLAINTEXT:SASL_PLAINTEXT,SASL_SSL:SASL_SSL
num.network.threads=3
num.io.threads=8
socket.send.buffer.bytes=102400
socket.receive.buffer.bytes=102400
socket.request.max.bytes=104857600
log.dirs=/opt/kafka/kraft-combined-logs
num.partitions=1
num.recovery.threads.per.data.dir=1
# укажите число серверов в кластере
offsets.topic.replication.factor=3
# укажите число серверов в кластере снова
transaction.state.log.replication.factor=3
transaction.state.log.min.isr=1#
# Параметры влияющие на потребление дискового пространства, а также на объем и время хранимых данных# Количество часов хранения файла журнала перед его удалением (в часах), по умолчанию 168log.retention.hours=72# Политика хранения журналов, основанная на размере. Сегменты удаляются из журнала до тех пор, пока оставшиеся сегменты не опустятся ниже log.retention.bytes.
# Функционирует независимо от log.retention.hours. Значение по умолчанию -1log.retention.bytes=1073741824# Максимальный размер файла сегмента журнала. Когда этот размер будет достигнут, будет создан новый сегмент журнала. По умолчанию 1073741824log.segment.bytes=268435456# Интервал, с которым проверяются сегменты журнала на предмет возможности их удаления в соответствии с политиками хранения
log.retention.check.interval.ms=300000
# При первоначальной регистрации в кворуме контроллера указывается количество миллисекунд, которое необходимо подождать, прежде чем объявить о сбое и выйти из процесса посредника.
initial.broker.registration.timeout.ms = 60000
После настройки конфигурационных файлов на каждом сервере необходимо инициализировать кластер Kafka. Для этого следует сформировать ключ, который должен быть уникальным в пределах вашего кластера, т.е. на каждом узле он должен быть одинаков.
...
Ключ RiS_KRIffedSfMurdVxTDKw (или тот, который сформировали) должен быть один и тот же для всех серверов кластера!
Следует обратить внимание, что в параметре:
controller.quorum.voters=1@172.16.135.10:9093,2@10.241.200.123:9093,3@10.241.200.124:9093
числа перед @ это node.id, которые должны быть прописаны одинаково в конфигурациях на всех серверах кластера.
Далее необходимо создать юнит-файл сервиса Kafka, и запустить его. Пример Пример файла сервиса /lib/systemd/system/kafka.service :
...
Для включения системы WNAM в работу кластера следует внести необходимые правки в конфигурационный файл /home/wnam/application.yaml:
netams:
wnam2wnam:
cluster:
# optional, default false. Использовать kafka
kafka_enabled: true
# optional default false, отвечает за синхронизацию данных, между разными кластерами wnam, если true синхронизируются все коллекции, если false только конфигурационные параметры
full_sync: true
# optional, default 12 количество реплик (серверов) в кластере kafka
replicas: 3
# optional, default true. Включает репликацию изменений между нодами.
use_replication: true
# optional, default true. Пытаться выбрать лидера в kafka при падении брокеров kafka
unclean_election: true
# optional, default empty. Если master, то все задачи выполняются на этом сервере.
role: master
# optional, default 'true'. Использовать локальный кэш. Может быть true или false, отключать кэш следует только в конфигурации когда нет кафки и больше одного сервера wnam
use_cache: true
# optional,experimental, default false. Показывает кнопку для принудительного запуска синхронизации одного узла кластера с другого Периодически проверяет расхождение в количестве записей в таблицах и при необходимости запускает синхронизацию.
# По умолчанию количество синхронизируемых записей ограничено в 100000, настраивается параметром sync_records_limit в Настройки | Параметры
show_sync: trueauto_sync: false
# optional. Объекты которые передаются через кафку на другие ноды. Список через запятую. По умолчанию пустой (все объекты)
producer.types:
# optional. Объекты которые принимаются через кафку с других нод. Список через запятую. По умолчанию пустой (все объекты)
consumer.types:
spring:
# применяется если kafka_enabled = true
kafka:
bootstrap-servers: 172.16.135.10:9092,10.241.200.123:9092,10.241.200.124:9092
...
